SPERRKANTRINGE VSK - VSKD - VSKV - VSKZ
VSK = Vossloh Sperrkantring (Standartausführung)
VSKD = Vossloh Sperrkantring (Edelstahlvariante)
VSKZ = Vossloh Sperrkantring (für Zylinderschrauben)
VSKV = Vossloh Sperrkantring (zum Vormontieren an Kombischrauben)
Entsprechend Bahn-Norm BN 208012-06 bzw. SN60727 . Die wirkungsvolle Sicherung rüttelanfälliger Schraubenverbindungen.
DIE VORTEILE UND EIGENSCHAFTEN AUF EINEN BLICK:
- Große Spannkraft durch die besondere Formgebung.
- Schutz gegen Losdrehen und Lockern.
- Auch bei querbelasteten Schrauben bewährt.
- Wiederholt verwendbar.
- Kein Aufweiten beim Anziehen und Lösen.
- Hohes Losedrehmoment.
- Minimale Beanspruchung der Auflage.
- An jeder Normschraube, die eine Kopfauflage hat und jeder Mutter einsetzbar.
- Werkstoffunabhängig.
- Temperaturunempfindlich.
- Ohne besondere Vorbehandlungen und ohne Bauteileänderungen einbaufähig.
- Für automatische Zuführung geeignet.
- Mitverbaute Sicherheit optisch wahrnehmbar.
- Zusätzliche Torsionsspannung durch das im Ringumfang wechselnd geneigte Drahtprofil.
- Vormontierbar an Schrauben.
Verfügbare Oberflächen: GEOMET - mechanisch verzinkt - jeweils CrVI-frei. Bei uns erhalten Sie auch Kleinmengen!
Sperrkantscheiben SK
Sperrkantscheiben SK - SKS - SKM - SKB - SKZ - Wirksame Sicherung gegen Lockern und Losdrehen von Schraubenverbindungen.
Die Sperrkantscheibe verhindert das selbsttätige Lösen einer Schraubenverbindung.
Beschädigungen der Auflageflächen und dadurch bedingte Streuungen bei den Anziehdrehmomenten,
wie sie bei Schraubensicherungen mit Verzahnungen oder Einkerbungen auftreten, werden bei Sperrkantscheiben
durch die besondere geometrische Form der Sperrkanten vermieden.
Vorteile:
- Schonung der Gegenlagen
- wiederverwendbar
- werkstoffunabhängig
- geringe Anziehdrehmomentstreuung
- dreht beim Verschrauben nicht mit
- für jede Normschraube verwendbar
Besonders geeignet für:
- Langlochbefestigungen
- dynamisch quer zur Schraubenachse belastete Verbindungen
- Blechverschraubungen
Ausführungen:
- Form S (schmal)
- Form M (mittel)
- Form B (breit)
- Form Z (für Zylinderschrauben)
- Form K (für elektrisch leitende Verbindungen)
Bei uns erhalten Sie auch Kleinmengen!
Kontaktscheiben NFE
Die Kontaktscheibe nach NFE 25-511 und SN 70093 mit geriffelter Oberfläche bietet dem Konstrukteur die Möglichkeit, rüttelanfällige Schraubverbindungen wirkungsvoll zu sichern. Sie eignet sich besonders zum Einsatz für Langlochbefestigungen, dynamisch quer zur Schraubachse belastete Verbindungen und Anwendungen, die hohe Vorspannkräfte erfordern.
Wirkungsweise: Die Kontaktscheibe sichert kraftschlüssig federnd und formschlüssig sperrend.
Vorteile:
- multifunktionales Bauteil
- keine Bauteiländerung
- Nachjustierung entfällt
- hohe Elastizität
- wiederverwendbar
- werkstoffunabhängig
- temperaturunempfindlich
- kein Mitdrehen beim Verschrauben
- verwendbar für jede Normschraube
Verfügbare Ausführungen:
Form S = schmal – für kleine Kopfauflagen
Form M = mittel – für normale Kopfauflagen
Form B = breit – für große Druckübertragungsflächen und Langlochbefestigungen
Form K = gezahnt – für elektrisch leitende Verbindungen mit Kontaktzähnen (SN 70093)
Werkstoffe / Materialien und Oberflächen:
Federstahl gehärtet 420 – 510 HV 10
roh/gefettet, mechanisch verzinkt, Zinklamellenbeschichtung (beispielsweise GEOMET 321A)
Rost- und Säurebeständiger Stahl (A2 und A4) blank. Bei uns erhalten Sie auch Kleinmengen!
Hochspannringe VH
HOCHSPANNRINGE; Werksbezeichnung VH - VHD - VHZ - entsprechend DIN 128 A gewölbt. Bei uns erhalten Sie auch Kleinmengen!

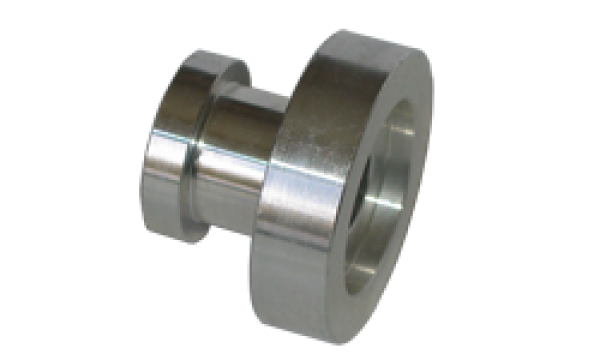

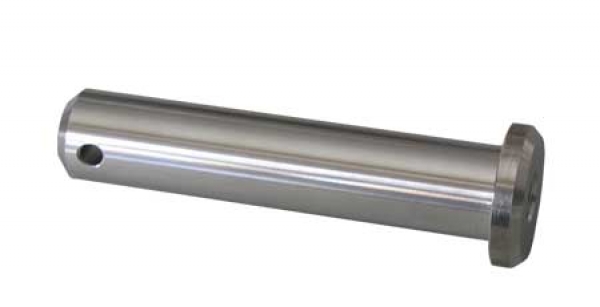

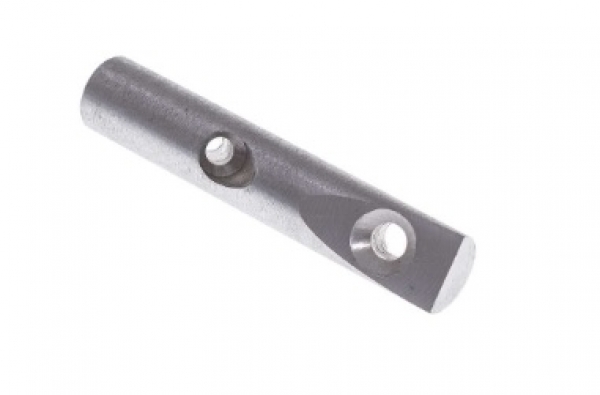

Drehteile
Drehteile, CNC-Drehteile, Langdrehteile bzw. Automatendrehteile
Teiledurchmesser: von 0,3 bis 200 mm
Teilelänge: bis 1000 mm
Werkstoffe / Materialien: Stahl, Edelstahl, Messing, Aluminium und Kunststoff
Durch unsere leistungsfähigen Partner ist die Lieferung von gehärteten und beschichteten Drehteilen selbstverständlich. Unsere Produkte sind auf Wunsch verzinkt, lackiert, eloxiert, phosphatiert, zinklamellenbeschichtet (beispielsweise GEOMET) und so weiter.
 |  |

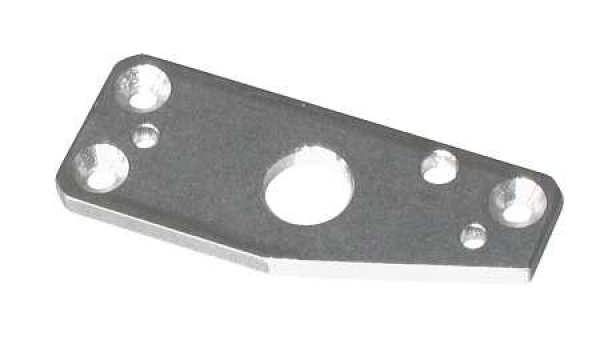

Frästeile
Frästeile bzw. Laser- oder Wasserstrahl geschnittene Teile
Dicke bzw. Stärke: von 0,3 bis 100 mm
Teilelänge: bis 500 mm
Werkstoffe / Materialien: Stahl, Edelstahl, Aluminium und Kunststoff
Durch unsere leistungsfähigen Partner ist die Lieferung von gehärteten und beschichteten Frästeilen selbstverständlich.
Unsere Produkte sind auf Wunsch verzinkt, lackiert, eloxiert, phosphatiert, zinklamellenbeschichtet (beispielsweise GEOMET) und so weiter.
